  • OU1200表面粗糙度检测仪

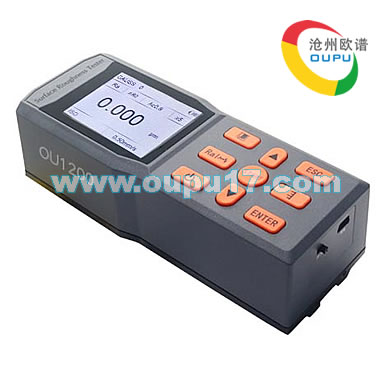

OU1200表面粗糙度检测仪

产品描述:欧谱OU1200粗糙度检测仪精密粗糙度测试仪是一种高精度表面光洁度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。
服务热线:0317-3038768
立即咨询

一、概述

欧谱OU1200粗糙度仪采用计算机技术,符合国标GB/T 6062及ISO,DIN,ANSI和JIS四项标准,可以广泛适用于生产现场,可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算出相应的参数,在液晶显示器上清晰地显示出全部测量参数。测量工件表面粗糙度时,将传感器放在工件被测面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面粗糙度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比列的模拟信号,该信号经过放大及电平转换之后进入数据采集系统,ARM+DSP芯片将采集的数据进行数字滤波和参数计算,测量结果在液晶显示器显示出来。


二、功能特点

1. 机电一体化设计、体积小、重量轻,使用方便;
2. 采用ARM+DSP芯片进行控制和数据处理,速度快,功耗低;
3. 多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku;
4. 200μm 大量程测量范围;
5. 320×240彩屏显示器,数字/图形显示;高亮无视角;
6. 显示器信息丰富、直观、可显示全部参数及图形;
7. 兼容GB、ISO、DIN、ANSI、JIS多个国家标准;
8. 内置锂离子充电电池及充电控制电路,容量高、无记忆效应;
9. 有剩余电量指示图标,提示用户及时充电;
10. 可显示充电过程指示,操作者可随时了解充电程度;
11. 连续工作时间大于8小时;
12. 超容量数据存储,可存储100组原始数据;
13. 实测数据记录及存储;
14. 可靠防电机走死电路及软件设计;
15. 显示测量信息、菜单提示信息及开关机等各种提示说明信息;
16. 人体工学壳体设计,坚固、小巧、便携、可靠性高;
17. 可连接电脑进行实时数据、历史数据传输;
18. 校准样块采用光学玻璃基体,精度高,不易划伤,使用寿命长;
19. 可选配曲面传感器、小孔传感器、深槽传感器、测量平台、传感器护套、接长杆等附件;

三、技术参数

测量范围
Z轴 (垂直)
200um
X轴 (水平)
17.5mm
分辨率
Z轴 (垂直)
0.002μm±20μm
0.004μm±40μm
0.008μm±80μm
测量参数
Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJIS、Rs、Rsk、Rku、Rsm、Rmr
显示范围
Ra,Rq:0.005~16μm、Rz,Rv,R3z,Rt,Rp,R3z:0.02~160μm、Rsm,Rs:1mm;Rmr:0~100%;Rsk:0~100%
示值精度
0.001μm
示值误差
±(5nm+0.1A) A:多刻线样板参数Ra的标准值
示值变动性
不大于3%
残余轮廓
不大于0.01μm
传感器
测量原理
位移式差动电感
触针
天然金刚石,90锥角,针尖半径5μm
测力
<4mN
导头
硬质合金,滑行方向半径40mm
滑行速度
lr=0.25 ,Vt=0.135mm/S
lr=0.8 , Vt=0.5mm/S
lr=2.5 , Vt=1mm/S
返回 Vt=1mm/S
测量标准
ISO4287国际标准;ANSI B46.1美国标准;      DIN4768 德国标准;JIS B601 日本标准
滤波器
RC,PC-RC,Gauss,D-P;
取样长度L
0.25,0.80,2.50
评定长度
1L~5L(可选,L为取样长度)
测量图形
支承率曲线,粗糙度,滤波波形;
内部存储能力
100组数据
电池
内置锂离子充电电池
工作环境
温度:-20℃~40℃、湿度:<90%RH
外形尺寸
156×61×45mm
重量
450g
标准配置
主机、标配传感器、多刻线标准样块、可调支架、电源适配器、说明书、合格证、保修卡


四、仪器选型指南

产品图片
型号
OU1100
OU1200
OU1300
测量参数
Ra、Rz、Rq、Rt
Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJIS、Rs、Rsk、Rku、Rsm、Rmr
Ra、Rz、Rq、Rt、Rp、Rv、R3z、
R3y、RzJis、Ry、Rs、Rsm、Rsk、
Rmr、Rku、Rmax、Rc、Rpc、Rk、
Rpk、Rvk、Mr1、Mr2;
测量范围
Ra:0.05~15.00μm
Ra:0.005~16.00μm
Ra:0.005~32.00μm
示值精度
0.01μm
0.001μm
0.001μm
示值误差
±(10nm+0.1A)
±(5nm+0.1A)
≤±6%
示值变动性
<6%
<3%
<3%
精度等级
民用
民用
军工
传感器类型
压电式
位移式差动电感
位移式差动电感
传感器型式
一体式
一体式
分体式
测量轮廓
图形
滤波方式
存储
通讯
可选探头
曲面传感器、小孔传感器、测量平台、
传感器护套、接长杆等
曲面传感器、小孔传感器、测量平台、
传感器护套、接长杆等


OU-001标准传感器
使用OU-001标准传感器,可测量平面、圆柱表面粗糙度,测量孔内表面时,孔径最小为5mm,深度最大为22mm。
OU-002曲面传感器
使用OU-002曲面传感器,可测量曲率半径大于3mm的凹凸曲面工件的表面粗糙度,也可测量适合的平面、柱面,配合测量平台使用。
OU-003小孔传感器
使用OU-003小孔传感器,可测量孔径大于2mm的孔内表面粗糙度,最大深度为9mm,也可测量平面、柱面。
OU-004沟槽传感器
使用OU-004沟槽传感器,可测量槽宽大于2mm,槽深小于3mm的沟槽;或者高度小于3mm的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。
OU-005深槽传感器
使用OU-005深槽传感器,可测量槽宽大于3mm,槽深小于10mm的沟槽;或者高度小于10mm的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。
OU-006加长深槽传感器
使用OU-006深槽传感器,可测量槽宽大于5mm,槽深小于15mm的沟槽;或者高度小于15mm的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。
OU-007探头加长杆/延长杆
专用于深孔内部表面粗糙度的测量,可以延长50mm,也就是可以测深度50mm以内的内孔表面粗糙度。需要配合测量平台进行测量。
OU-008直角传感器
使用直角测量机构包括直角传感器和直角转接杆;使用直角测量机构,使机构横向运动进行测量,可以测量凹槽、曲轴等表面。配合平台使用。
OU-009铸铁平台
粗糙度仪测量平台(小平台)丝杠升降,重量轻,方便移动,用来测量形状较小的工件,可提高测量精度。升降高度:200±1mm ;
回程误差:不大于手轮的1/6 圈;
测量平台尺寸:260mm×180mm×12mm。

OU-010大理石测量平台
丝杆升降,平台上设置V型槽,用来测量形状较小的工件,可提高测量精度。
花岗岩平台平面度:00级|平面公差值3μm
花岗岩平台尺寸:400×250×70mm
垂直升降高度:300±1mm
升降回程误差:≤手轮旋转1/6圈
重量:40kg
